引言

我们的程序现在可以为纹理加载多个细节级别，修正渲染远离观察者的物体时出现的伪影。图像现在平滑了许多；不过仔细看会发现，绘制出的几何图形边缘有锯齿状的图案。在早期某个渲染四边形的程序里，这一点尤其明显：

这种不想要的效果称为“锯齿”（aliasing），它源于可用于渲染的像素数量有限。既然不存在分辨率无限的显示器，它在某种程度上总会存在。解决这个问题有若干办法，本章重点讲其中比较流行的一种：https://en.wikipedia.org/wiki/Multisample_anti-aliasing[多重采样抗锯齿]（MSAA）。

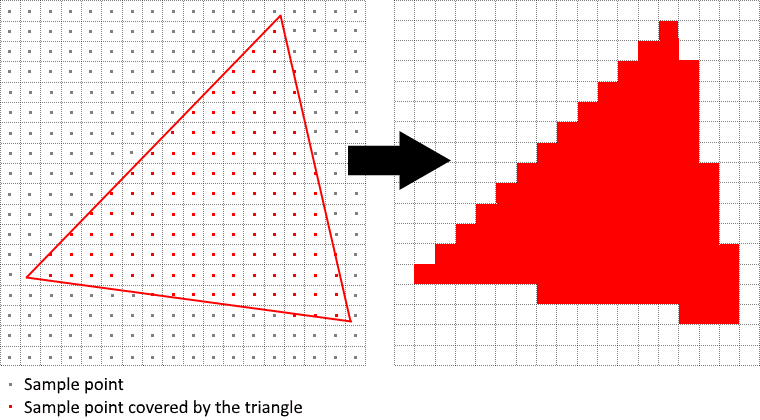

在普通渲染中，像素颜色由单个采样点决定，多数情况下这个点就是屏幕上目标像素的中心。如果绘制出的线条有一部分穿过某个像素，却没有覆盖采样点，该像素就会留空，从而产生锯齿状的“阶梯”效果。

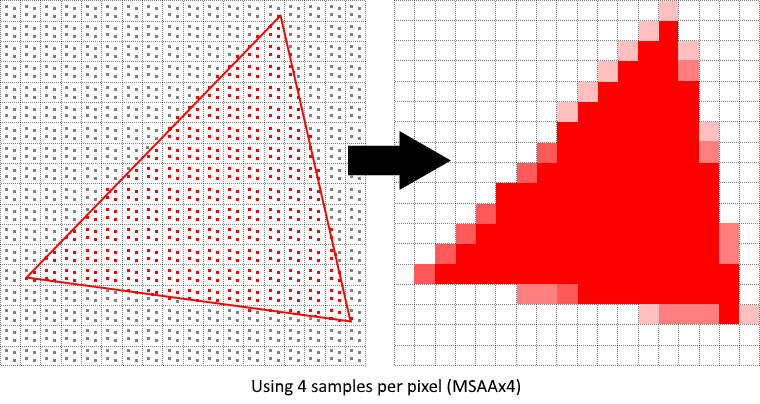

MSAA 的做法是每个像素使用多个采样点（名称也由此而来）来确定最终颜色。可以想见，采样点越多效果越好，但计算开销也越大。

在我们的实现中，会尽量使用可用的最大采样数。具体到你的应用，这未必总是最佳做法；如果最终结果满足质量要求，为了更高性能而少用一些采样点可能更合适。

获取可用的采样数

先从确定硬件能使用多少采样点开始。大多数现代 GPU 至少支持 8 个采样点，但这个数字并非处处相同。我们新增一个类成员来记录它：

...
vk::SampleCountFlagBits msaaSamples = vk::SampleCountFlagBits::e1;
...

默认情况下每个像素只用一个采样点，等同于不做多重采样，此时最终图像保持不变。准确的最大采样数可以从所选物理设备对应的 vk::PhysicalDeviceProperties 中取得。我们同时使用深度缓冲区，因此必须同时考虑颜色和深度的采样数。两者共同支持的最高采样数，就是我们可以支持的上限。添加一个函数来获取这些信息：

vk::SampleCountFlagBits getMaxUsableSampleCount()
{
  vk::PhysicalDeviceProperties physicalDeviceProperties = physicalDevice->getProperties();

  vk::SampleCountFlags counts = physicalDeviceProperties.limits.framebufferColorSampleCounts & physicalDeviceProperties.limits.framebufferDepthSampleCounts;
  if (counts & vk::SampleCountFlagBits::e64) { return vk::SampleCountFlagBits::e64; }
  if (counts & vk::SampleCountFlagBits::e32) { return vk::SampleCountFlagBits::e32; }
  if (counts & vk::SampleCountFlagBits::e16) { return vk::SampleCountFlagBits::e16; }
  if (counts & vk::SampleCountFlagBits::e8) { return vk::SampleCountFlagBits::e8; }
  if (counts & vk::SampleCountFlagBits::e4) { return vk::SampleCountFlagBits::e4; }
  if (counts & vk::SampleCountFlagBits::e2) { return vk::SampleCountFlagBits::e2; }

  return vk::SampleCountFlagBits::e1;
}

接下来在物理设备选择过程中用这个函数设置 msaaSamples 变量。为此对 pickPhysicalDevice 函数稍作扩展：

void pickPhysicalDevice()
{
  ...
  physicalDevice = *devIter;
  msaaSamples    = getMaxUsableSampleCount();
  ...
}

设置渲染目标

在 MSAA 中，每个像素先在一个离屏缓冲区里采样，然后再渲染到屏幕。这个新缓冲区与一直以来渲染到的普通图像略有不同：它必须能每个像素存储多个采样点。多重采样缓冲区创建后，必须解析（resolve）到默认帧缓冲（每个像素只存一个采样点）。因此我们需要额外创建一个渲染目标，并修改当前的绘制流程。由于同一时间只有一个绘制操作在进行，我们只需要一个渲染目标，深度缓冲区也是同理。添加以下类成员：

...
vk::raii::Image        colorImage       = nullptr;
vk::raii::DeviceMemory colorImageMemory = nullptr;
vk::raii::ImageView    colorImageView   = nullptr;
...

这个新图像需要按每个像素存储所需的采样数，因此在创建图像时要把它传给 vk::ImageCreateInfo。修改 createImage 函数，增加 numSamples 参数：

std::pair<vk::raii::Image, vk::raii::DeviceMemory>
    createImage(uint32_t                width,
                uint32_t                height,
                uint32_t                mipLevels,
                vk::SampleCountFlagBits numSamples,
                vk::Format              format,
                vk::ImageTiling         tiling,
                vk::ImageUsageFlags     usage,
                vk::MemoryPropertyFlags properties)
{
  vk::ImageCreateInfo imageInfo{.imageType     = vk::ImageType::e2D,
                                .format        = format,
                                .extent        = {width, height, 1},
                                .mipLevels     = mipLevels,
                                .arrayLayers   = 1,
                                .samples       = numSamples,
                                .tiling        = tiling,
                                .usage         = usage,
                                .sharingMode   = vk::SharingMode::eExclusive,
                                .initialLayout = vk::ImageLayout::eUndefined};
    ...

现在先把该函数的所有调用改成使用 vk::SampleCountFlagBits::e1，随着实现推进，我们会把它替换成合适的值：

std::tie(depthImage, depthImageMemory) = createImage(swapChainExtent.width,
                                                     swapChainExtent.height,
                                                     1,
                                                     vk::SampleCountFlagBits::e1,
                                                     depthFormat,
                                                     vk::ImageTiling::eOptimal,
                                                     vk::ImageUsageFlagBits::eDepthStencilAttachment,
                                                     vk::MemoryPropertyFlagBits::eDeviceLocal);
...
std::tie(textureImage, textureImageMemory) =
    createImage(texWidth,
                texHeight,
                mipLevels,
                vk::SampleCountFlagBits::e1,
                vk::Format::eR8G8B8A8Srgb,
                vk::ImageTiling::eOptimal,
                vk::ImageUsageFlagBits::eTransferSrc | vk::ImageUsageFlagBits::eTransferDst | vk::ImageUsageFlagBits::eSampled,
                vk::MemoryPropertyFlagBits::eDeviceLocal);

现在来创建多重采样颜色缓冲区。添加 createColorResources 函数，注意这里把 msaaSamples 作为 createImage 的参数传入。这里也只使用一个 mip 级别，因为对于每个像素采样数大于 1 的图像，Vulkan 规范强制要求如此。另外，这个颜色缓冲区不会用作纹理，所以不需要 mipmap：

void createColorResources()
{
  vk::Format colorFormat = swapChainSurfaceFormat.format;

  std::tie(colorImage, colorImageMemory) = createImage(swapChainExtent.width,
                                                       swapChainExtent.height,
                                                       1,
                                                       msaaSamples,
                                                       colorFormat,
                                                       vk::ImageTiling::eOptimal,
                                                       vk::ImageUsageFlagBits::eTransientAttachment | vk::ImageUsageFlagBits::eColorAttachment,
                                                       vk::MemoryPropertyFlagBits::eDeviceLocal);
  colorImageView                         = createImageView(colorImage, colorFormat, vk::ImageAspectFlagBits::eColor, 1);
}

为保持一致，在 createDepthResources 之前调用该函数：

void initVulkan()
{
  ...
  createColorResources();
  createDepthResources();
  ...
}

多重采样颜色缓冲区就位后，接下来处理深度。修改 createDepthResources，更新深度缓冲区使用的采样数：

void createDepthResources()
{
  ...
  std::tie(depthImage, depthImageMemory) = createImage(swapChainExtent.width,
                                                       swapChainExtent.height,
                                                       1,
                                                       msaaSamples,
                                                       depthFormat,
                                                       vk::ImageTiling::eOptimal,
                                                       vk::ImageUsageFlagBits::eDepthStencilAttachment,
                                                       vk::MemoryPropertyFlagBits::eDeviceLocal);
  ...
}

再更新 recreateSwapChain，以便窗口大小改变时能按正确分辨率重建新的颜色图像：

void recreateSwapChain()
{
  ...
  createImageViews();
  createColorResources();
  createDepthResources();
  ...
}

MSAA 的初始设置已经完成，现在要在图形管线里真正用上这个新资源，看看效果！

使用新附件

首先修改 createGraphicsPipeline，让图形管线使用多于一个采样点：

void createGraphicsPipeline()
{
  ...
  vk::PipelineMultisampleStateCreateInfo multisampling{.rasterizationSamples = msaaSamples};
  ...
}

然后扩展 recordCommandBuffer。除了把 swapChainImages[imageIndex] 和 depthImage 分别从 vk::ImageLayout::eUndefined 转换到 vk::ImageLayout::eColorAttachmentOptimal 与 vk::ImageLayout::eDepthAttachmentOptimal，还要把新的多重采样 colorImage 从 vk::ImageLayout::eUndefined 转换到 vk::ImageLayout::eColorAttachmentOptimal：

void recordCommandBuffer(uint32_t imageIndex)
{
  ...
  // 将多重采样颜色图像转换到 vk::ImageLayout::eColorAttachmentOptimal
  transition_image_layout(
      *colorImage,
      vk::ImageLayout::eUndefined,
      vk::ImageLayout::eColorAttachmentOptimal,
      vk::AccessFlagBits2::eColorAttachmentWrite,
      vk::AccessFlagBits2::eColorAttachmentWrite,
      vk::PipelineStageFlagBits2::eColorAttachmentOutput,
      vk::PipelineStageFlagBits2::eColorAttachmentOutput,
      vk::ImageAspectFlagBits::eColor);
  ...
}

接下来，在使用 vk::CommandBuffer::beginRendering 的 vk::RenderingInfo 中，不再把 swapChainImageViews[imageIndex] 当作颜色附件，而是使用 colorImageView，并把 swapChainImageViews[imageIndex] 作为解析图像视图，解析模式为 vk::ResolveModeFlagBits::eAverage：

void recordCommandBuffer(uint32_t imageIndex)
{
  ...
  // 颜色附件（多重采样），带解析附件
  vk::RenderingAttachmentInfo colorAttachment = {
      .imageView          = colorImageView,
      .imageLayout        = vk::ImageLayout::eColorAttachmentOptimal,
      .resolveMode        = vk::ResolveModeFlagBits::eAverage,
      .resolveImageView   = swapChainImageViews[imageIndex],
      .resolveImageLayout = vk::ImageLayout::eColorAttachmentOptimal,
      .loadOp             = vk::AttachmentLoadOp::eClear,
      .storeOp            = vk::AttachmentStoreOp::eStore,
      .clearValue         = clearColor};
  ...
}

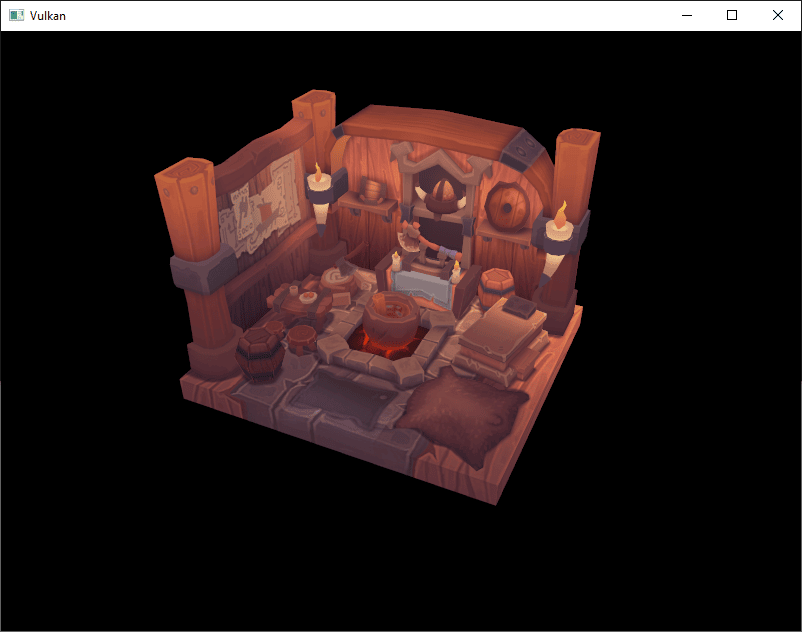

现在运行程序，应该会看到：

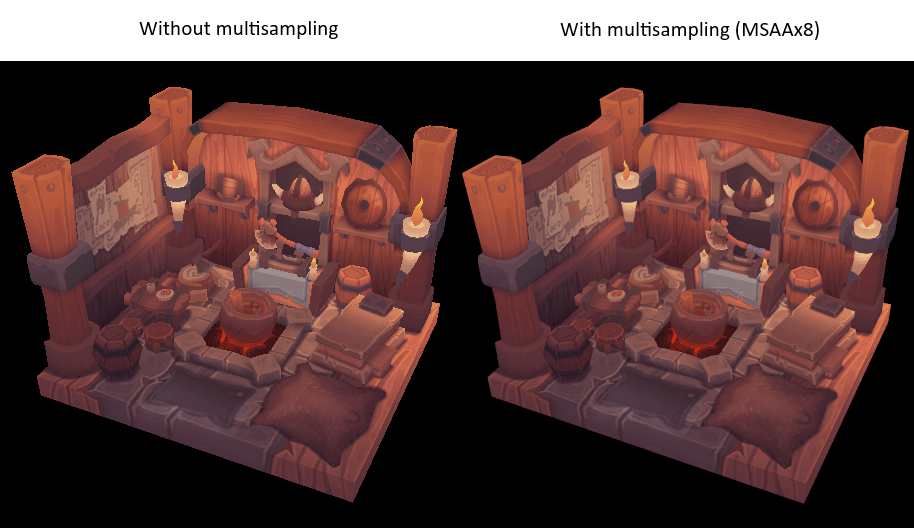

和 mipmap 一样，差别不会一眼就看出来。仔细看会发现边缘不再那么锯齿化，整幅图像比原来平滑了一些。

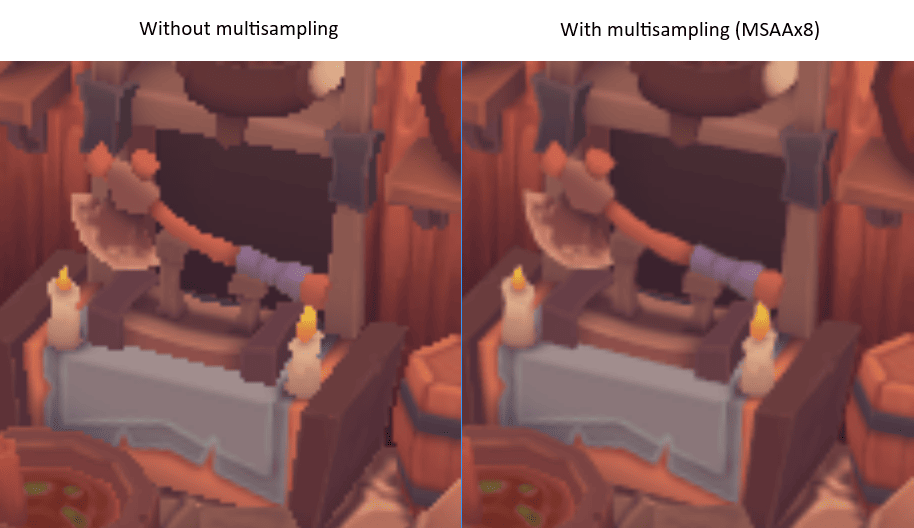

凑近观察某条边缘时，差别更明显：

质量改进

当前 MSAA 实现存在一些限制，在细节较多的场景中可能影响输出图像的质量。例如，我们目前没有解决着色器锯齿（shader aliasing）可能带来的问题，也就是说， MSAA 只让几何体边缘变平滑，并不处理内部填充。这可能造成一种情况：屏幕上渲染出的多边形边缘很平滑，但如果贴上的纹理包含高对比度颜色，纹理看起来仍有锯齿。解决这个问题的一种方式是启用采样着色（sample shading），它能进一步提升图像质量，但会带来额外的性能开销：

void createLogicalDevice()
{
  ...
  vk::StructureChain<vk::PhysicalDeviceFeatures2, vk::PhysicalDeviceVulkan13Features, vk::PhysicalDeviceExtendedDynamicStateFeaturesEXT> featureChain = {
      {.features = {.sampleRateShading = vk::True, .samplerAnisotropy = vk::True}},        // vk::PhysicalDeviceFeatures2
  ...
}

void createGraphicsPipeline()
{
  ...
  vk::PipelineMultisampleStateCreateInfo multisampling{
      .rasterizationSamples = msaaSamples,
      .sampleShadingEnable  = vk::True,        // 在管线中启用采样着色
      .minSampleShading     = 0.2f             // 采样着色的最小比例；越接近 1 越平滑
  };
  ...
}

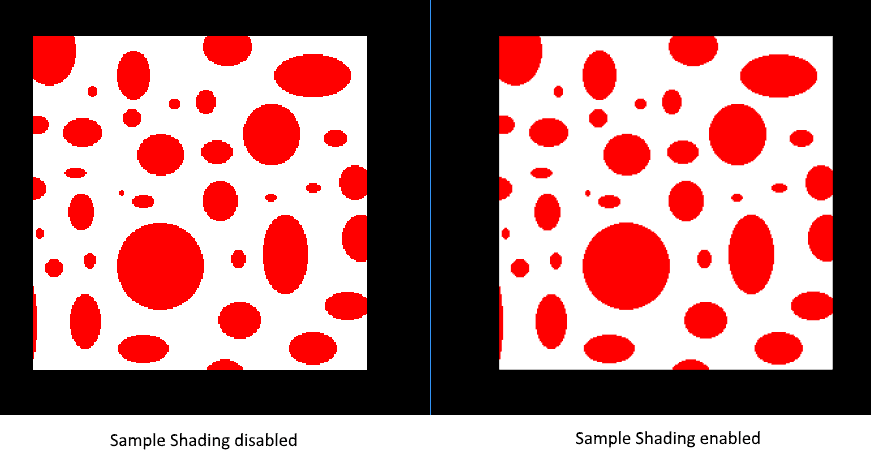

本示例中我们让采样着色保持禁用，但在某些场景下画质提升会很明显：

后续步骤

走到这一步花了不少功夫，但现在你终于有了一个不错的 Vulkan 程序基础。不过这还不是教程系列的终点——你现在掌握的 Vulkan 基本原理，已经足够开始探索更多特性，例如：

推送常量与实例化渲染，见渲染多个物体
多线程生成命令缓冲区
计算着色器
动态 uniform、图像与采样器分离的描述符、管线缓存，以及多个子通道——本系列没有涉及，但 Khronos 维护的 Vulkan-Samples 仓库中有演示

当前程序可以朝很多方向扩展，比如加入 Blinn-Phong 光照、后处理效果和阴影贴图。你应该能从其他 API 的教程里学会这些效果的工作原理，因为尽管 Vulkan 更加显式，许多概念的工作方式仍然相同。
