简介
我们的程序现在已经能加载并渲染 3D 模型了。本章再加一项功能：生成 mipmap。Mipmap 在游戏和渲染软件中用得非常多，而 Vulkan 让我们完全掌控它的生成方式。

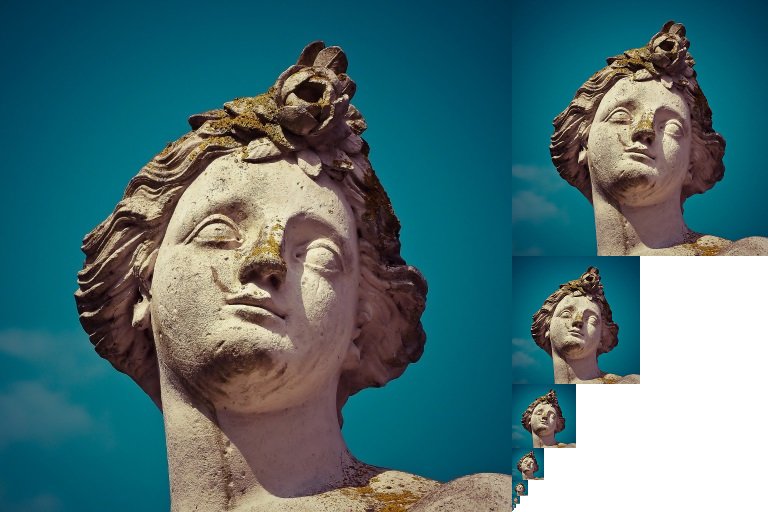

Mipmap 是预先算好的、缩小后的图像版本。每一级新图像的宽和高都是上一级的一半。Mipmap 是 细节层次（Level of Detail，LOD）的一种实现形式。离相机较远的物体，会从较小的 mip 图像中采样纹理。使用较小的图像既能提高渲染速度，也能避免 摩尔纹之类的瑕疵。下面是 mipmap 的一个示例：
图像创建
在 Vulkan 中，每一级 mip 图像都存放在 vk::Image 的不同 mip 层级（mip level）里。第 0 级是原始图像，0 级之后的层级通常统称为 mip 链（mip chain）。
mip 层级数在创建 vk::Image 时指定。到目前为止，我们一直把这个值设为 1。现在需要根据图像的尺寸算出 mip 层级数。先加一个类成员来保存这个数值：
...
uint32_t mipLevels = 0;
vk::raii::Image textureImage = nullptr;
...等我们在 createTextureImage 中加载完纹理，就能求出 mipLevels 的值：
int texWidth, texHeight, texChannels;
stbi_uc *pixels = stbi_load(TEXTURE_PATH.c_str(), &texWidth, &texHeight, &texChannels, STBI_rgb_alpha);
...
mipLevels = static_cast<uint32_t>(std::floor(std::log2(std::max(texWidth, texHeight)))) + 1;这段代码算出 mip 链的层级数。max 函数选出较大的那个维度，log2 计算该维度能被 2 整除多少次，floor 处理最大维度不是 2 的幂的情况，最后加上 1，让原始图像也占一个 mip 层级。
要用上这个数值，需要修改 createImage、createImageView 和 transitionImageLayout 三个函数，让它们能指定 mip 层级数。给这些函数加上 mipLevels 参数：
std::pair<vk::raii::Image, vk::raii::DeviceMemory>
createImage(uint32_t width,
uint32_t height,
uint32_t mipLevels,
vk::Format format,
vk::ImageTiling tiling,
vk::ImageUsageFlags usage,
vk::MemoryPropertyFlags properties)
{
vk::ImageCreateInfo imageInfo{.imageType = vk::ImageType::e2D,
.format = format,
.extent = {width, height, 1},
.mipLevels = mipLevels,
...
}vk::raii::ImageView createImageView(vk::Image const &image, vk::Format format, vk::ImageAspectFlags aspectFlags, uint32_t mipLevels) const
{
vk::ImageViewCreateInfo viewInfo{
.image = image,
.viewType = vk::ImageViewType::e2D,
.format = format,
.subresourceRange = {.aspectMask = aspectFlags, .levelCount = mipLevels, .layerCount = 1}};
...
}void transitionImageLayout(
vk::raii::CommandBuffer &commandBuffer, vk::raii::Image const &image, vk::ImageLayout oldLayout, vk::ImageLayout newLayout, uint32_t mipLevels)
{
vk::ImageMemoryBarrier barrier{.oldLayout = oldLayout,
.newLayout = newLayout,
.srcQueueFamilyIndex = vk::QueueFamilyIgnored,
.dstQueueFamilyIndex = vk::QueueFamilyIgnored,
.image = image,
.subresourceRange = {.aspectMask = vk::ImageAspectFlagBits::eColor, .levelCount = mipLevels, .layerCount = 1}};
...把所有对这些函数的调用都改成正确的值：
std::tie(depthImage, depthImageMemory) = createImage(swapChainExtent.width,
swapChainExtent.height,
1,
depthFormat,
vk::ImageTiling::eOptimal,
vk::ImageUsageFlagBits::eDepthStencilAttachment,
vk::MemoryPropertyFlagBits::eDeviceLocal);
...
std::tie(textureImage, textureImageMemory) =
createImage(texWidth,
texHeight,
mipLevels,
vk::Format::eR8G8B8A8Srgb,
vk::ImageTiling::eOptimal,
vk::ImageUsageFlagBits::eTransferSrc | vk::ImageUsageFlagBits::eTransferDst | vk::ImageUsageFlagBits::eSampled,
vk::MemoryPropertyFlagBits::eDeviceLocal);swapChainImageViews.emplace_back(createImageView(image, swapChainSurfaceFormat.format, vk::ImageAspectFlagBits::eColor, 1));
...
depthImageView = createImageView(depthImage, depthFormat, vk::ImageAspectFlagBits::eDepth, 1);
...
textureImageView = createImageView(*textureImage, vk::Format::eR8G8B8A8Srgb, vk::ImageAspectFlagBits::eColor, mipLevels);上一章里，createTextureImage 分别调用了三次 beginSingleTimeCommands 和 endSingleTimeCommands：一次包住布局转换，一次包住缓冲区到图像的拷贝，还有一次包住最后转换到着色器读取布局。生成 mipmap 会为每个 mip 层级增加一次 blit 和两次布局转换，要是每一级都新开一个命令缓冲区，实在太浪费。所以改成这样：createTextureImage 在开头调用一次 beginSingleTimeCommands，把布局转换、拷贝以及整个 generateMipmaps 都记录进同一个命令缓冲区，最后只在结尾调用一次 endSingleTimeCommands。beginSingleTimeCommands 和 endSingleTimeCommands 本身没有变化——我们只是调用它们的次数少了：
vk::raii::CommandBuffer commandBuffer = beginSingleTimeCommands();
transitionImageLayout(commandBuffer, textureImage, vk::ImageLayout::eUndefined, vk::ImageLayout::eTransferDstOptimal, mipLevels);生成 Mipmap
现在的纹理图像有多个 mip 层级，但暂存缓冲区只能用来填充第 0 级，其余层级仍是未定义的。要填充这些层级，得从已有的这一级数据生成出来。我们会使用 vk::raii::CommandBuffer::blitImage 命令。这条命令执行拷贝、缩放和过滤操作。我们会多次调用它，把数据 blit 到纹理图像的每一级。
vk::raii::CommandBuffer::blitImage 属于传输操作，因此必须告诉 Vulkan：这张纹理图像既会作为传输的源，也会作为传输的目标。在 createTextureImage 中给纹理图像的用途标志加上 vk::ImageUsageFlagBits::eTransferSrc：
...
std::tie(textureImage, textureImageMemory) =
createImage(texWidth,
texHeight,
mipLevels,
vk::Format::eR8G8B8A8Srgb,
vk::ImageTiling::eOptimal,
vk::ImageUsageFlagBits::eTransferSrc | vk::ImageUsageFlagBits::eTransferDst | vk::ImageUsageFlagBits::eSampled,
vk::MemoryPropertyFlagBits::eDeviceLocal);
...与其他图像操作一样，vk::raii::CommandBuffer::blitImage 也取决于所操作图像的布局。我们可以把整张图像转换到 vk::ImageLayout::eGeneral，但这多半会很慢。为了获得最佳性能，源图像应处于 vk::ImageLayout::eTransferSrcOptimal，目标图像应处于 vk::ImageLayout::eTransferDstOptimal。Vulkan 允许我们独立转换图像的每个 mip 层级。每次 blit 只涉及两个 mip 层级，所以可以在两次 blit 命令之间，把每个层级转换到最佳布局。
transitionImageLayout 只能对整张图像做布局转换，因此还得再写几条管线屏障命令。先删掉 createTextureImage 中现有的、转换到 vk::ImageLayout::eShaderReadOnlyOptimal 的那一步：
...
transitionImageLayout(commandBuffer, textureImage, vk::ImageLayout::eUndefined, vk::ImageLayout::eTransferDstOptimal, mipLevels);
copyBufferToImage(commandBuffer, stagingBuffer, textureImage, static_cast<uint32_t>(texWidth), static_cast<uint32_t>(texHeight));
// 生成 mipmap 时会转换到 vk::ImageLayout::eShaderReadOnlyOptimal
...这样纹理图像的每个层级都会停留在 vk::ImageLayout::eTransferDstOptimal。等读取该层级的 blit 命令执行完毕后，再把每个层级转换到 vk::ImageLayout::eShaderReadOnlyOptimal。
下面开始编写生成 mipmap 的函数：
void generateMipmaps(vk::raii::CommandBuffer &commandBuffer,
vk::raii::Image &image,
int32_t texWidth,
int32_t texHeight,
uint32_t mipLevels)
{
vk::ImageMemoryBarrier barrier = {.srcAccessMask = vk::AccessFlagBits::eTransferWrite,
.dstAccessMask = vk::AccessFlagBits::eTransferRead,
.oldLayout = vk::ImageLayout::eTransferDstOptimal,
.newLayout = vk::ImageLayout::eTransferSrcOptimal,
.srcQueueFamilyIndex = vk::QueueFamilyIgnored,
.dstQueueFamilyIndex = vk::QueueFamilyIgnored,
.image = image,
.subresourceRange = {.aspectMask = vk::ImageAspectFlagBits::eColor, .levelCount = 1, .layerCount = 1}};
}后面要做多次转换，所以复用这个 vk::ImageMemoryBarrier。上面设置的字段在所有屏障中都保持不变，每次转换只改动 subresourceRange.miplevel、oldLayout、newLayout、srcAccessMask 和 dstAccessMask。
int32_t mipWidth = texWidth;
int32_t mipHeight = texHeight;
for (uint32_t i = 1; i < mipLevels; i++)
{
}这个循环会记录每一条 vk::raii::CommandBuffer::blitImage 命令。注意循环变量从 1 开始，而不是 0。
barrier.subresourceRange.baseMipLevel = i - 1;
barrier.oldLayout = vk::ImageLayout::eTransferDstOptimal;
barrier.newLayout = vk::ImageLayout::eTransferSrcOptimal;
barrier.srcAccessMask = vk::AccessFlagBits::eTransferWrite;
barrier.dstAccessMask = vk::AccessFlagBits::eTransferRead;
commandBuffer.pipelineBarrier(vk::PipelineStageFlagBits::eTransfer, vk::PipelineStageFlagBits::eTransfer, {}, {}, {}, barrier);首先把第 i - 1 级转换到 vk::ImageLayout::eTransferSrcOptimal。这次转换会等待第 i - 1 级被填充完毕，数据可能来自上一次 blit 命令，也可能来自 vk::raii::CommandBuffer::copyBufferToImage。当前的 blit 命令会等待这次转换完成。
vk::ImageBlit blit = {.srcSubresource = {.aspectMask = vk::ImageAspectFlagBits::eColor, .mipLevel = i - 1, .layerCount = 1},
.srcOffsets = std::array<vk::Offset3D, 2>({{}, {mipWidth, mipHeight, 1}}),
.dstSubresource = {.aspectMask = vk::ImageAspectFlagBits::eColor, .mipLevel = i, .layerCount = 1},
.dstOffsets = std::array<vk::Offset3D, 2>({{}, {1 < mipWidth ? mipWidth / 2 : 1, 1 < mipHeight ? mipHeight / 2 : 1, 1}})};接下来指定 blit 操作使用的区域。源 mip 层级是 i - 1，目标 mip 层级是 i。srcOffsets 数组的两个元素决定数据从哪个 3D 区域 blit 出来，dstOffsets 决定数据 blit 到哪个区域。由于每一级 mip 的尺寸都是上一级的一半，dstOffsets[1] 的 X、Y 维度要除以 2。2D 图像的深度为 1，因此 srcOffsets[1] 和 dstOffsets[1] 的 Z 维度必须是 1。
commandBuffer.blitImage(image, vk::ImageLayout::eTransferSrcOptimal, image, vk::ImageLayout::eTransferDstOptimal, blit, vk::Filter::eLinear);现在记录 blit 命令。注意 image 同时用作 srcImage 和 dstImage 参数，因为我们是在同一张图像的不同层级之间做 blit。源 mip 层级刚刚被转换到 vk::ImageLayout::eTransferSrcOptimal，而目标层级自 createTextureImage 起就一直处于 vk::ImageLayout::eTransferDstOptimal。
如果你使用的是专用传输队列（如 顶点缓冲区 中所建议的），要当心：vk::raii::CommandBuffer::blitImage 必须提交到具备图形能力的队列。
最后一个参数用来指定 blit 中使用的 vk::Filter。这里的过滤选项和创建 vk::raii::Sampler 时一样。我们用 vk::Filter::eLinear 来启用插值。
barrier.oldLayout = vk::ImageLayout::eTransferSrcOptimal;
barrier.newLayout = vk::ImageLayout::eShaderReadOnlyOptimal;
barrier.srcAccessMask = vk::AccessFlagBits::eTransferRead;
barrier.dstAccessMask = vk::AccessFlagBits::eShaderRead;
commandBuffer.pipelineBarrier(vk::PipelineStageFlagBits::eTransfer, vk::PipelineStageFlagBits::eFragmentShader, {}, {}, {}, barrier);这个屏障把第 i - 1 级转换到 vk::ImageLayout::eShaderReadOnlyOptimal。该转换会等待当前 blit 命令完成，所有采样操作都会等这次转换结束。
...
if (1 < mipWidth)
{
mipWidth /= 2;
}
if (1 < mipHeight)
{
mipHeight /= 2;
}
}循环末尾把当前 mip 尺寸除以 2。除法之前先检查每个维度，确保它永远不会变成 0。这样能处理图像不是正方形的情况：其中一个 mip 维度会先于另一个到达 1，此后剩余的层级里该维度应保持为 1。
barrier.subresourceRange.baseMipLevel = mipLevels - 1;
barrier.oldLayout = vk::ImageLayout::eTransferDstOptimal;
barrier.newLayout = vk::ImageLayout::eShaderReadOnlyOptimal;
barrier.srcAccessMask = vk::AccessFlagBits::eTransferWrite;
barrier.dstAccessMask = vk::AccessFlagBits::eShaderRead;
commandBuffer.pipelineBarrier(vk::PipelineStageFlagBits::eTransfer, vk::PipelineStageFlagBits::eFragmentShader, {}, {}, {}, barrier);
}最后再插入一条管线屏障。它把最后一个 mip 层级从 vk::ImageLayout::eTransferDstOptimal 转换到 vk::ImageLayout::eShaderReadOnlyOptimal。循环没有处理这一级，因为最后一层 mip 从不会被作为 blit 的源。
最后，在 createTextureImage 中加上对 generateMipmaps 的调用，并在所有操作都记录进命令缓冲区之后，结束本章开头打开的那个单次命令缓冲区：
transitionImageLayout(commandBuffer, textureImage, vk::ImageLayout::eUndefined, vk::ImageLayout::eTransferDstOptimal, mipLevels);
copyBufferToImage(commandBuffer, stagingBuffer, textureImage, static_cast<uint32_t>(texWidth), static_cast<uint32_t>(texHeight));
// 生成 mipmap 时会转换到 vk::ImageLayout::eShaderReadOnlyOptimal
generateMipmaps(commandBuffer, textureImage, texWidth, texHeight, mipLevels);
endSingleTimeCommands(std::move(commandBuffer));至此，纹理图像的 mipmap 就填充好了。
线性过滤支持
用 vk::raii::CommandBuffer::blitImage 这样的内置函数生成全部 mip 层级非常方便，但遗憾的是，并不能保证所有平台都支持它。它要求纹理图像格式支持线性过滤，这一点可以用 vk::raii::PhysicalDevice::getFormatProperties 函数查询。我们给 generateMipmaps 加上这项检查。
首先加一个指定图像格式的参数：
void createTextureImage()
{
...
generateMipmaps(commandBuffer, textureImage, vk::Format::eR8G8B8A8Srgb, texWidth, texHeight, mipLevels);
}
void generateMipmaps(vk::raii::CommandBuffer &commandBuffer,
vk::raii::Image &image,
vk::Format imageFormat,
int32_t texWidth,
int32_t texHeight,
uint32_t mipLevels)
{
...
}在 generateMipmaps 函数中，用 vk::raii::PhysicalDevice::getFormatProperties 查询纹理图像格式的属性：
void generateMipmaps(vk::raii::CommandBuffer &commandBuffer,
vk::raii::Image &image,
vk::Format imageFormat,
int32_t texWidth,
int32_t texHeight,
uint32_t mipLevels)
{
// 检查图像格式是否支持线性 blit
vk::FormatProperties formatProperties = physicalDevice->getFormatProperties(imageFormat);
...vk::FormatProperties 结构有三个字段：linearTilingFeatures、optimalTilingFeatures 和 bufferFeatures，分别描述该格式在不同使用方式下能做什么。我们的纹理图像是用最佳平铺（optimal tiling）格式创建的，所以要检查 optimalTilingFeatures。线性过滤特性是否受支持，可以用 vk::FormatFeatureFlagBits::eSampledImageFilterLinear 来判断：
if (!(formatProperties.optimalTilingFeatures & vk::FormatFeatureFlagBits::eSampledImageFilterLinear))
{
throw std::runtime_error("texture image format does not support linear blitting!");
}遇到这种情况有两种替代做法：一是写一个函数，在常见的纹理图像格式中找出 确实 支持线性 blit 的那一种；二是用 stb_image_resize 之类的库，在软件中生成 mipmap，然后按加载原始图像的同样方式，把每个 mip 层级加载进图像。
需要说明的是，实践中很少在运行时生成 mip 层级。通常它们会预先生成，与基础层级一起存放在纹理文件里，以提高加载速度。用软件实现缩放、并从文件加载多个层级，就留作读者的练习了。
采样器
vk::raii::Image 保存 mipmap 数据，而 vk::raii::Sampler 控制渲染时如何读取这些数据。Vulkan 允许我们指定 minLod、maxLod、mipLodBias 和 mipmapMode（“Lod”即“Level of Detail”，细节层次）。采样纹理时，采样器按下面的伪代码选择 mip 层级：
lod = getLodLevelFromScreenSize(); // 物体越近该值越小，可能为负
lod = clamp(lod + mipLodBias, minLod, maxLod);
level = clamp(floor(lod), 0, texture.mipLevels - 1); // 限制在纹理的 mip 层级数以内
if (mipmapMode == vk::SamplerMipmapMode::eNearest)
{
color = sample(level);
}
else
{
color = blend(sample(level), sample(level + 1));
}如果 samplerInfo.mipmapMode 是 vk::SamplerMipmapMode::eNearest，就由 lod 选出要采样的 mip 层级。如果 mipmap 模式是 vk::SamplerMipmapMode::eLinear，lod 会用来选出两个要采样的 mip 层级，对这两级采样后再做线性混合。
采样操作同样受 lod 影响：
if (lod <= 0)
{
color = readTexture(uv, magFilter);
}
else
{
color = readTexture(uv, minFilter);
}物体离相机近时使用 magFilter 作为过滤器，离相机远时使用 minFilter。正常情况下 lod 非负，只有靠近相机时才为 0。mipLodBias 让我们可以强制 Vulkan 使用比通常更低的 lod 和 level。
要看到本章的效果，需要给 textureSampler 选好参数值。我们已经把 minFilter 和 magFilter 设为 vk::Filter::eLinear，接下来只需为 minLod、maxLod、mipLodBias 和 mipmapMode 选值。
void createTextureSampler()
{
vk::PhysicalDeviceProperties properties = physicalDevice.getProperties();
vk::SamplerCreateInfo samplerInfo{
.magFilter = vk::Filter::eLinear,
.minFilter = vk::Filter::eLinear,
.mipmapMode = vk::SamplerMipmapMode::eLinear,
.addressModeU = vk::SamplerAddressMode::eRepeat,
.addressModeV = vk::SamplerAddressMode::eRepeat,
.addressModeW = vk::SamplerAddressMode::eRepeat,
.mipLodBias = 0.0f,
.anisotropyEnable = vk::True,
.maxAnisotropy = properties.limits.maxSamplerAnisotropy,
.compareEnable = vk::False,
.compareOp = vk::CompareOp::eAlways,
.minLod = 0.0f,
.maxLod = vk::LodClampNone};
...
}上面的代码把采样器设置为：缩小和放大都使用线性过滤，mip 层级之间做线性插值，同时把 mip 层级偏移设为 0.0f。
minLod 和 maxLod 通过限制 LOD 的最小值和最大值，实际划定了可用的 mip 层级范围。把 minLod 设为 0.0f、maxLod 设为 vk::LodClampNone，就能确保使用完整的 mip 层级范围。

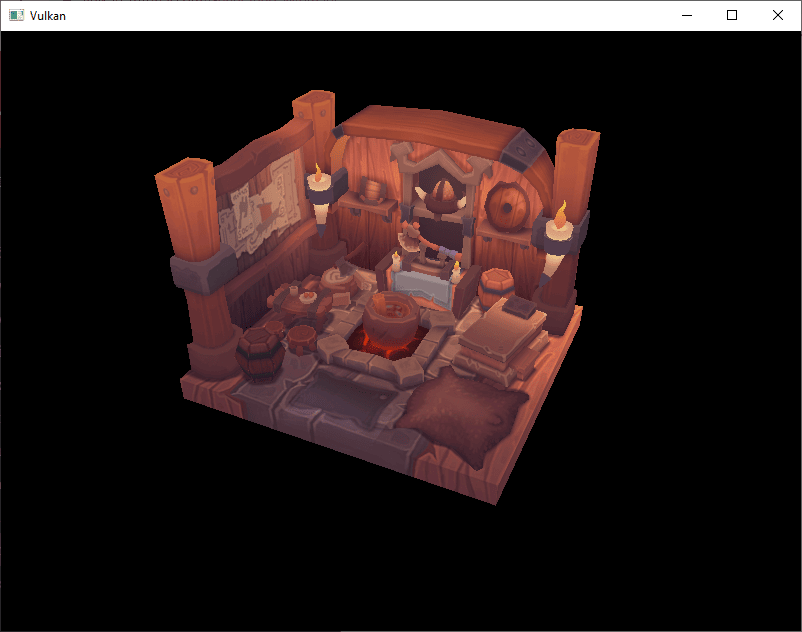

现在运行程序，应该能看到下面的画面：
因为场景很简单，差别并不明显。凑近看还是能发现细微的不同。

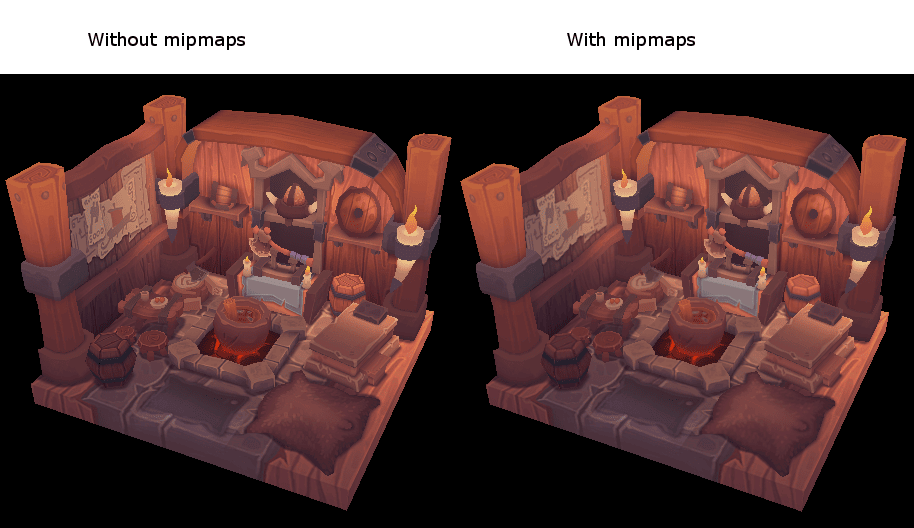

最明显的差别是纸张上的文字。有 mipmap 时，文字被平滑处理过；没有 mipmap 时，文字边缘会出现锯齿，还有摩尔纹造成的断裂。
你可以试着调整采样器设置，看看它们对 mipmap 的影响。例如修改 minLod，就能强制采样器不使用最低的几级 mip：

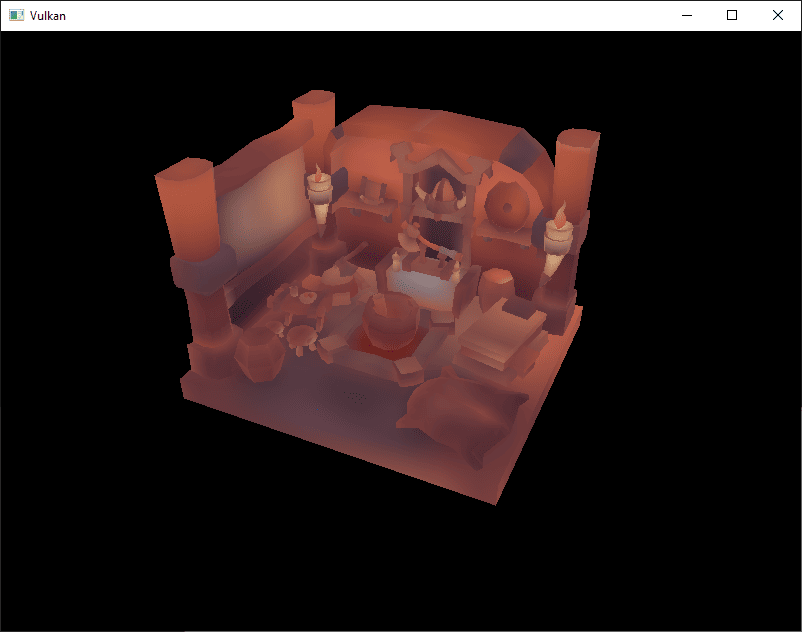

samplerInfo.minLod = static_cast<float>(mipLevels / 2);这些设置会得到下面这张图：
物体离相机更远时，就会用到更高的 mip 层级，效果正是如此。
下一章会介绍如何用多重采样得到更平滑的图像。
