引言

在教程讲统一缓冲区的那一部分，我们第一次接触了描述符。本章来看一种新的描述符类型：组合图像采样器。有了这种描述符，着色器就能通过采样器对象访问图像资源，就像上一章创建的那个采样器一样。

值得一提的是，Vulkan 在着色器如何访问纹理上提供了灵活性，可以通过不同的描述符类型来实现。本教程将使用组合图像采样器，但 Vulkan 也支持为采样器（vk::DescriptorType::eSampler）和被采样图像（vk::DescriptorType::eSampledImage）分别使用独立的描述符。使用独立描述符，可以让你把同一个采样器复用到多张图像上，也可以用不同的采样参数访问同一张图像。当你有许多采用相同采样配置的纹理时，这种做法可能更高效。不过组合图像采样器通常更方便，而且由于缓存使用得到了优化，在某些硬件上还能提供更好的性能。

首先修改描述符集布局、描述符池和描述符集，把组合图像采样器描述符加入其中。之后会给 Vertex 增加纹理坐标、去掉颜色值，并修改片元着色器，让它从纹理中读取颜色，而不是仅仅插值顶点颜色。

更新描述符

打开 createDescriptorSetLayout 函数，为组合图像采样器描述符添加一个 vk::DescriptorSetLayoutBinding。直接把它放在统一缓冲区之后的绑定点上：

std::array<vk::DescriptorSetLayoutBinding, 2> bindings{
    {{.binding = 0, .descriptorType = vk::DescriptorType::eUniformBuffer, .descriptorCount = 1, .stageFlags = vk::ShaderStageFlagBits::eVertex},
     {.binding = 1, .descriptorType = vk::DescriptorType::eCombinedImageSampler, .descriptorCount = 1, .stageFlags = vk::ShaderStageFlagBits::eFragment}}};

vk::DescriptorSetLayoutCreateInfo layoutInfo{.bindingCount = static_cast<uint32_t>(bindings.size()), .pBindings = bindings.data()};

一定要设置好 stageFlags，表明打算在片元着色器中使用这个组合图像采样器描述符。片元的颜色正是在那里确定的。也可以在顶点着色器中使用纹理采样，例如用高度图动态变形一整片顶点。

还必须把描述符池建得更大，为分配组合图像采样器留出空间：在 vk::DescriptorPoolCreateInfo 中再加一个类型为 vk::DescriptorType::eCombinedImageSampler 的 vk::PoolSize。打开 createDescriptorPool 函数，为这个描述符添加一个 vk::DescriptorPoolSize：

std::array<vk::DescriptorPoolSize, 2> poolSize{{{.type = vk::DescriptorType::eUniformBuffer, .descriptorCount = MAX_FRAMES_IN_FLIGHT},
                                                {.type = vk::DescriptorType::eCombinedImageSampler, .descriptorCount = MAX_FRAMES_IN_FLIGHT}}};
vk::DescriptorPoolCreateInfo          poolInfo{.flags         = vk::DescriptorPoolCreateFlagBits::eFreeDescriptorSet,
                                               .maxSets       = MAX_FRAMES_IN_FLIGHT,
                                               .poolSizeCount = static_cast<uint32_t>(poolSize.size()),
                                               .pPoolSizes    = poolSize.data()};

描述符池不够用，是验证层抓不到的问题的一个典型例子：从 Vulkan 1.1 起，如果池不够大，vk::raii::Device::allocateDescriptorSets 可能失败并抛出 vk::OutOfPoolMemoryError 异常，但驱动也可能尝试在内部解决这个问题。这意味着有时（取决于硬件、池大小和分配大小）即使分配超出了描述符池的限制，驱动也会放过你。另一些时候，vk::raii::Device::allocateDescriptorSets 会失败并抛出 vk::OutOfPoolMemoryError 异常。如果分配在某些机器上成功、在另一些机器上却失败，这会格外让人头疼。

由于 Vulkan 把分配的责任转移给了驱动，因此“对某种类型（vk::DescriptorType::eCombinedImageSampler 等）只分配创建描述符池时相应 descriptorCount 成员所声明的数量”不再是一项硬性要求。不过这仍然是最佳实践，而且将来如果你启用了最佳实践验证，VK_LAYER_KHRONOS_validation 会针对这类问题给出警告。

最后一步，把实际的图像和采样器资源绑定到描述符集中的描述符上。打开 createDescriptorSets 函数。

for (size_t i = 0; i < MAX_FRAMES_IN_FLIGHT; i++)
{
    vk::DescriptorBufferInfo bufferInfo{.buffer = uniformBuffers[i], .offset = 0, .range = sizeof(UniformBufferObject)};
    vk::DescriptorImageInfo  imageInfo{.sampler = textureSampler, .imageView = textureImageView, .imageLayout = vk::ImageLayout::eShaderReadOnlyOptimal};

    ...
}

组合图像采样器所需的资源必须在 vk::DescriptorImageInfo 结构体中指定，正如统一缓冲区描述符的缓冲区资源要在 vk::DescriptorBufferInfo 结构体中指定一样。上一章的各个对象就在这里汇合。

std::array<vk::WriteDescriptorSet, 2> descriptorWrites{{{.dstSet          = descriptorSets[i],
                                                         .dstBinding      = 0,
                                                         .dstArrayElement = 0,
                                                         .descriptorCount = 1,
                                                         .descriptorType  = vk::DescriptorType::eUniformBuffer,
                                                         .pBufferInfo     = &bufferInfo},
                                                        {.dstSet          = descriptorSets[i],
                                                         .dstBinding      = 1,
                                                         .dstArrayElement = 0,
                                                         .descriptorCount = 1,
                                                         .descriptorType  = vk::DescriptorType::eCombinedImageSampler,
                                                         .pImageInfo      = &imageInfo}}};
device.updateDescriptorSets(descriptorWrites, {});

和缓冲区一样，也要用这份图像信息更新描述符。这次用的是 pImageInfo 数组，而不是 pBufferInfo。现在描述符已经可以被着色器使用了！

纹理坐标

纹理映射还缺一个关键要素：每个顶点实际的纹理坐标，通常称为“uv 坐标”。纹理坐标决定了图像究竟如何映射到几何体上。

struct Vertex
{
    glm::vec2 pos;
    glm::vec3 color;
    glm::vec2 texCoord;

    static vk::VertexInputBindingDescription getBindingDescription()
    {
        return { 0, sizeof(Vertex), vk::VertexInputRate::eVertex };
    }

    static std::array<vk::VertexInputAttributeDescription, 3> getAttributeDescriptions()
    {
        return {{{.location = 0, .binding = 0, .format = vk::Format::eR32G32Sfloat, .offset = offsetof(Vertex, pos)},
		         {.location = 1, .binding = 0, .format = vk::Format::eR32G32B32Sfloat, .offset = offsetof(Vertex, color)},
		         {.location = 2, .binding = 0, .format = vk::Format::eR32G32Sfloat, .offset = offsetof(Vertex, texCoord)}}};
    }
};

修改 Vertex 结构体，加入一个 vec2 存放纹理坐标。还要记得添加一个 vk::VertexInputAttributeDescription，这样才能在顶点着色器中把纹理坐标作为输入来访问。这是把它们传给片元着色器、在正方形表面做插值所必需的。颜色值只在着色器章节末尾的附加示例中用到，显示图像并不需要它，可以删掉。只要记得同时更新 vertices 数组和相应的着色器即可。

const std::vector<Vertex> vertices = {
    {{-0.5f, -0.5f}, {1.0f, 0.0f, 0.0f}, {1.0f, 0.0f}},
    {{0.5f, -0.5f}, {0.0f, 1.0f, 0.0f}, {0.0f, 0.0f}},
    {{0.5f, 0.5f}, {0.0f, 0.0f, 1.0f}, {0.0f, 1.0f}},
    {{-0.5f, 0.5f}, {1.0f, 1.0f, 1.0f}, {1.0f, 1.0f}}
};

本教程直接用从左上角 0, 0 到右下角 1, 1 的坐标，把纹理铺满正方形。不妨试试其他坐标。试着使用小于 0 或大于 1 的坐标，看看寻址模式的实际效果！

着色器

最后一步是修改着色器，从纹理中采样颜色。先修改顶点着色器，把纹理坐标传递给片元着色器：

struct VSInput {
    float2 inPos;
    float3 inColor;
    float2 inTexCoord;
};

struct UniformBuffer {
    float4x4 model;
    float4x4 view;
    float4x4 proj;
};
ConstantBuffer<UniformBuffer> ubo;

struct VSOutput
{
    float4 pos : SV_Position;
    float3 fragColor;
    float2 fragTexCoord;
};

[shader("vertex")]
VSOutput vertMain(VSInput input) {
    VSOutput output;
    output.pos = mul(ubo.proj, mul(ubo.view, mul(ubo.model, float4(input.inPos, 0.0, 1.0))));
    output.fragColor = input.inColor;
    output.fragTexCoord = input.inTexCoord;
    return output;
}

[shader("fragment")]
float4 fragMain(VSOutput vertIn) : SV_TARGET {
   return float4(vertIn.fragTexCoord, 0.0, 1.0);
}

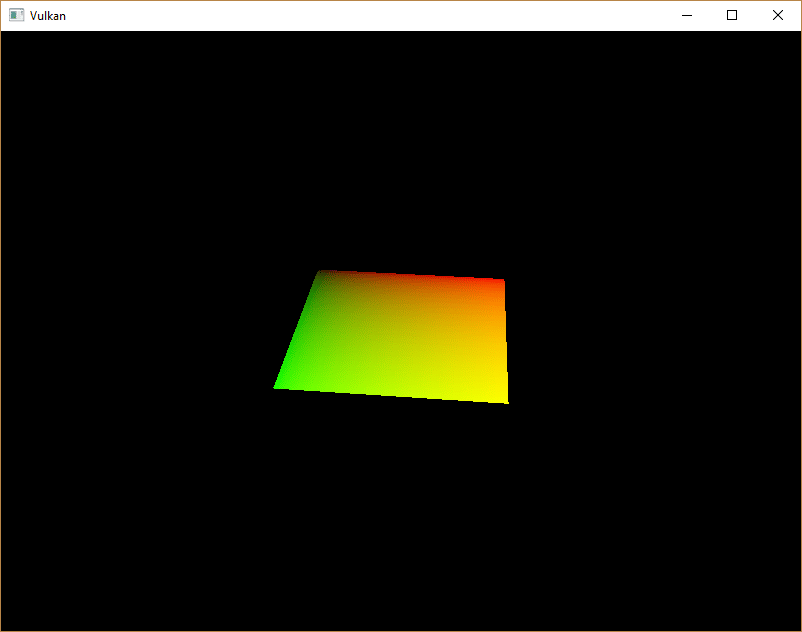

你应该会看到类似下图的结果。记得重新编译着色器！

绿色通道表示水平坐标，红色通道表示垂直坐标。黑色和黄色的角说明纹理坐标确实从 0, 0 到 1, 1 在正方形上正确插值。在没有更好手段的时候，用颜色可视化数据就相当于着色器编程里的 printf 调试！

在 Slang 中，采样器就代表组合图像采样器描述符。在片元着色器中添加对它的引用：

Sampler2D texture;

对于其他类型的图像，有等价的 sampler1D 和 sampler3D 类型。注意这里要使用正确的绑定点。

[shader("fragment")]
float4 fragMain(VSOutput vertIn) : SV_TARGET {
   return texture.Sample(vertIn.fragTexCoord);
}

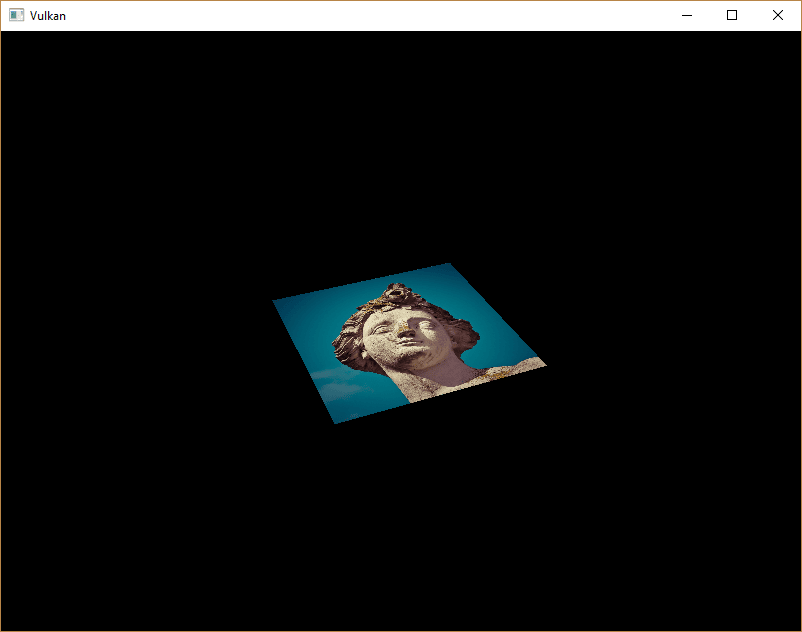

纹理通过内置的 texture 函数采样。它接收采样器和坐标作为参数。采样器会在后台自动处理过滤和变换。现在运行应用，应该能看到正方形上贴好了纹理：

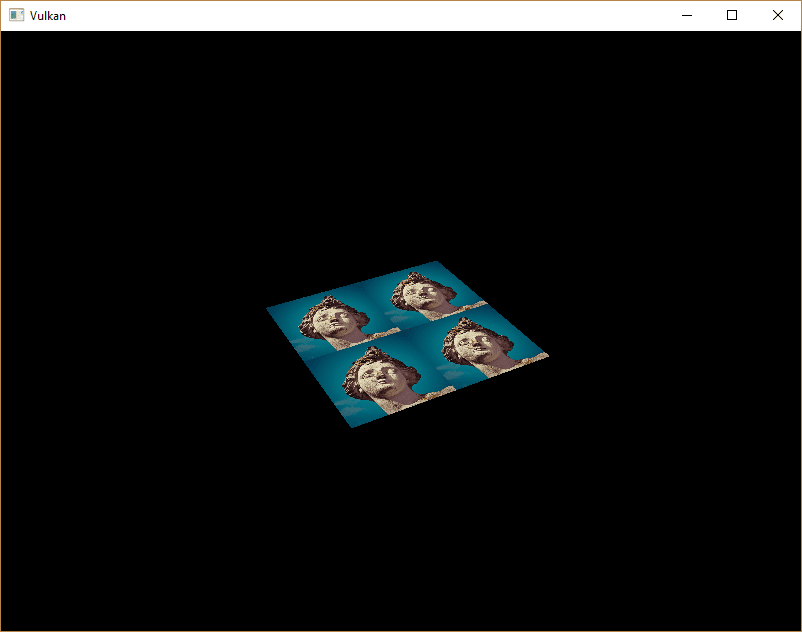

可以试着把纹理坐标放大到大于 1 的值，观察寻址模式的表现。例如在使用 VK_SAMPLER_ADDRESS_MODE_REPEAT 时，下面的片元着色器会产生下图所示的结果：

[shader("fragment")]
float4 fragMain(VSOutput vertIn) : SV_TARGET {
   return texture.Sample(vertIn.fragTexCoord * 2.0);
}

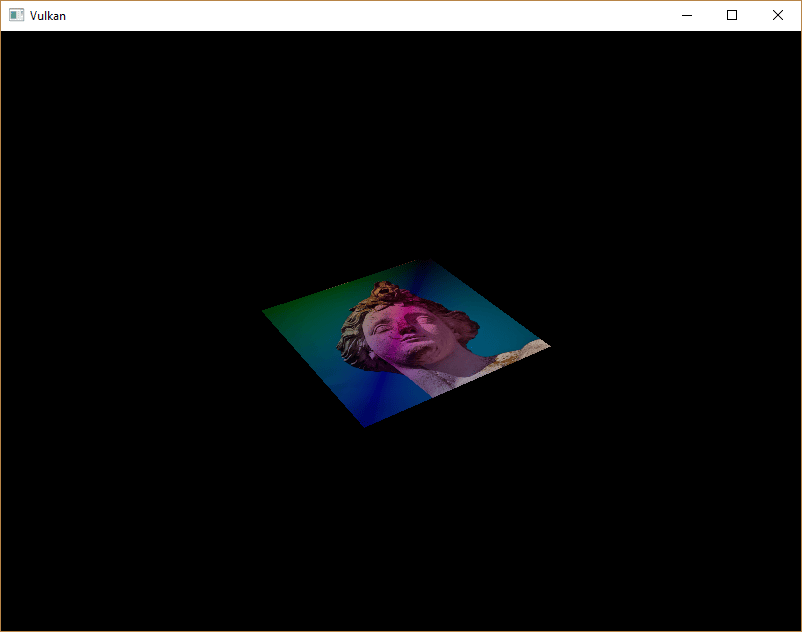

也可以用顶点颜色来调整纹理颜色：

[shader("fragment")]
float4 fragMain(VSOutput vertIn) : SV_TARGET {
   return float4(vertIn.fragColor * texture.Sample(vertIn.fragTexCoord).rgb, 1.0);
}

这里我把 RGB 通道和 alpha 通道分开处理，以免连 alpha 通道也被缩放。

现在你已经知道如何在着色器中访问图像了！如果配合那些同时也会被写入帧缓冲的图像，这是一种非常强大的技术。你可以把这些图像当作输入，实现后期处理、3D 世界中的相机画面等炫酷效果。

在下一章中，我们会学习如何加入深度缓冲，以便正确地排序物体。
